Postad: 17 sep 2023 13:22

Ellära, beräkna lägsta tillåtna värde på resistans

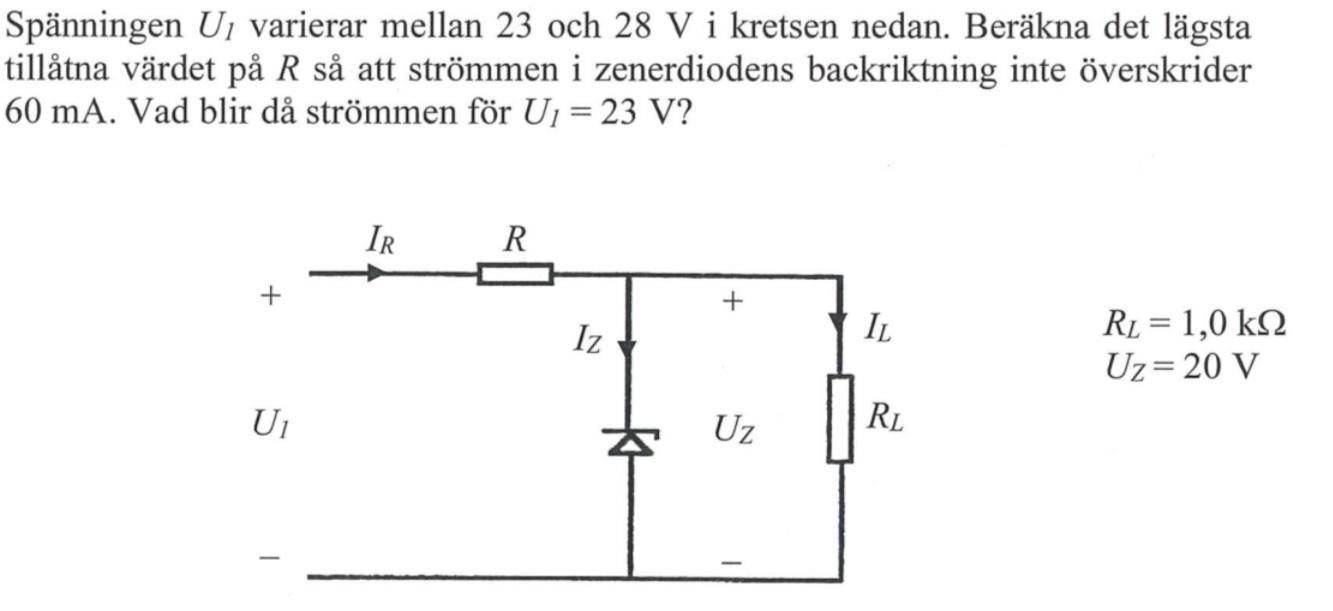

Jag ska lösa uppgiften nedan.

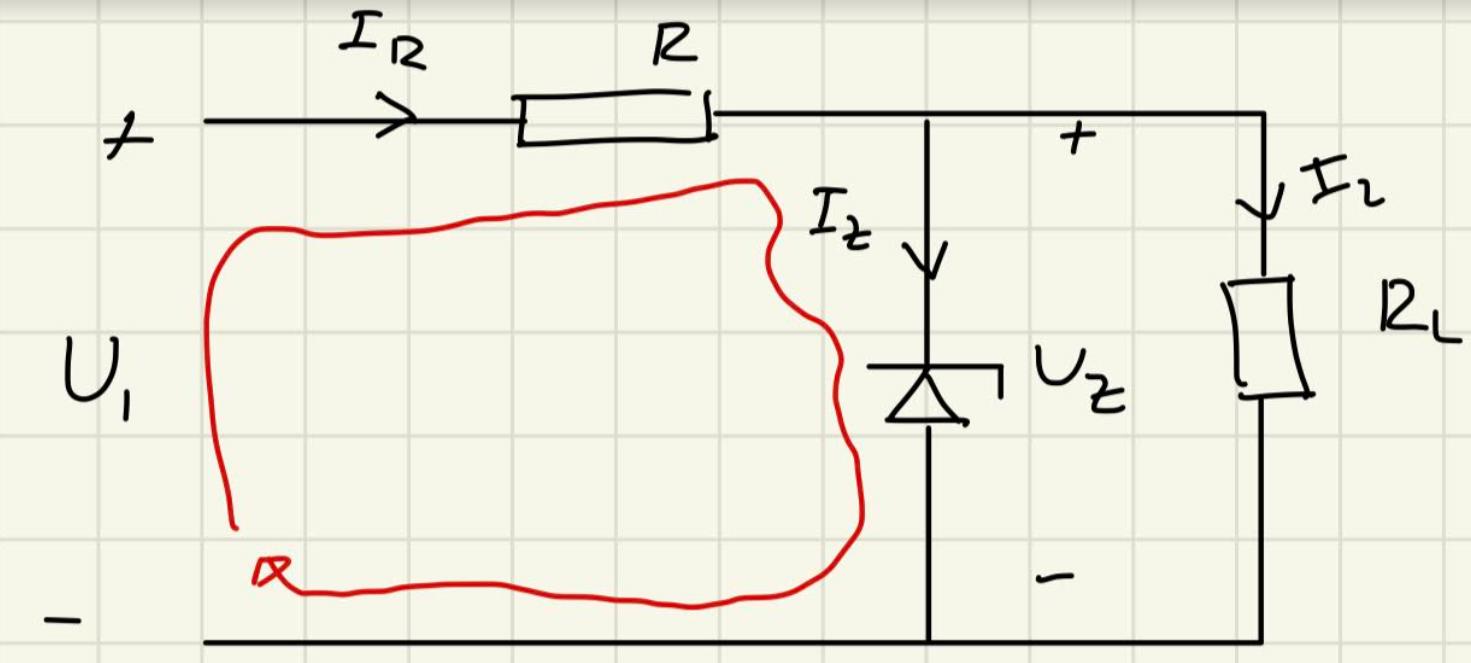

Jag börjar med att göra en slinganalys för att få en ekvation med R i:

och ställer upp en ekvation: +U1-IRR-UZ=0

I ekvationen är Iokänd, så den beräknar jag med: IR=IZ+IL=60+201=80mA

Sätter jag in detta i den första ekvationen får jag: 23-80*10-3R-20=0R=37,5Ω

Men det är fel för R ska vara 100 Ω. Vad gör jag för fel?

Macilaci 2107
Postad: 17 sep 2023 15:44

Högsta Iz ska uppstå vid UI=28V.

jonte12 468
Postad: 17 sep 2023 15:51
Macilaci skrev:

Högsta Iz ska uppstå vid UI=28V.

okej så för att få så litet R som möjligt ska jag ha så stor ström som möjligt (ohms lag)

Jan Ragnar 1762
Postad: 17 sep 2023 16:08

Ja, beräkna högsta tillåtna värdet på IR (utan slinganalys).
