6 svar
264 visningar
sudd behöver inte mer hjälp
sudd 272 – Fd. Medlem
Postad: 2 jan 2018 13:41

Ellära - vad visar ampermetern A2?

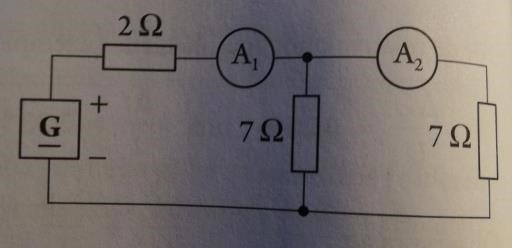

De båda amperemetrarna i kretsen under har mycket god noggrannhet. Båda har resistansen 6 Ω. Amperemetern A1 visar 100mA. Vad visar amperemetern A2?

Dr. G 9445
Postad: 2 jan 2018 13:48

Efter A1 har du en parallellkoppling med 7 Ohm i ena grenen och (6 + 7) Ohm i andra grenen.

sudd 272 – Fd. Medlem
Postad: 2 jan 2018 14:17
Dr. G skrev :

Efter A1 har du en parallellkoppling med 7 Ohm i ena grenen och (6 + 7) Ohm i andra grenen.

Okej ja det sitter en 7Ω resistor där efter A1. Sen sitter det en 7Ω resistor längst ut. Men vart kommer 6:an ifrån? Sorry för dum fråga.

Dr. G 9445
Postad: 2 jan 2018 14:24

Amperemetrarna har enligt uppgiften båda resistans 6 Ohm.

sudd 272 – Fd. Medlem
Postad: 2 jan 2018 14:25
Dr. G skrev :

Amperemetrarna har enligt uppgiften båda resistans 6 Ohm.

Okej haha ja det har du rätt i, jag som sover...

ChocolateTerrain 191
Postad: 17 sep 13:51

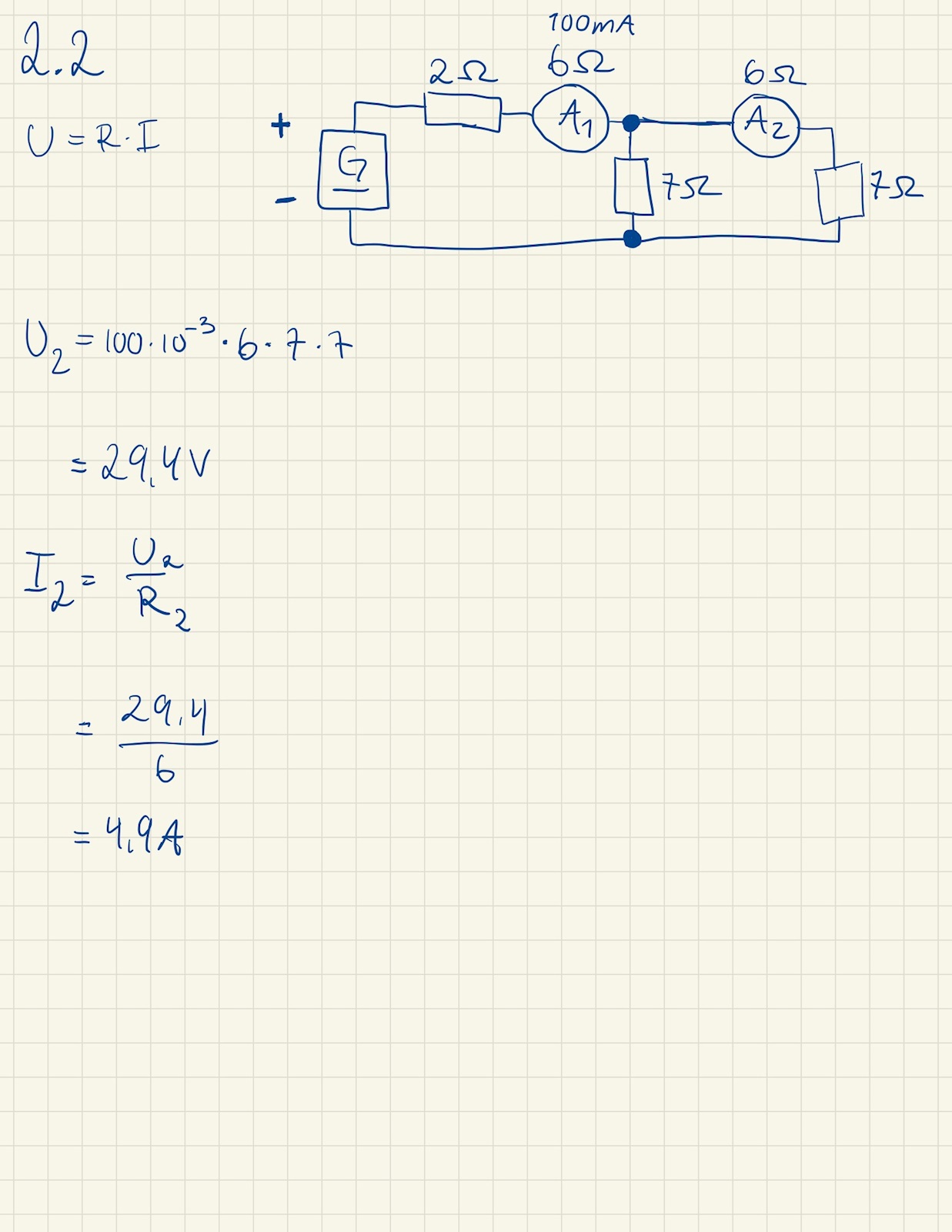

Hej! Har också fastnat på denna uppgift men tråden var tyvärr inte mycket till hjälp... Men jag har gjort följande:

(där jag har använt samma tankesätt som för: https://www.pluggakuten.se/trad/ellara-vad-visar-voltmetern/ men känns som man inte kan tillämpa tankegången för volt till ampere)

ThomasN 1891
Postad: 21 sep 18:06

Det vore nog bäst att starta en ny tråd. Denna är ju "grönmakerad" så det var en ren tillfällighet att tittade här.

Men i iallafall, jag har svårt att förstå dina uträkningar. Vad är U2 och I2? Rita gärna in dem i schemat.

Strömmen 100mA grenar upp sig i en gren genom A2 + 7ohm och en gren genom den ensamma 7ohmaren.
