8 svar
48 visningar
Martin är nöjd med hjälpen!
Martin 7
Postad: 8 jun 2019

Fast - potentialvandringshjälp!

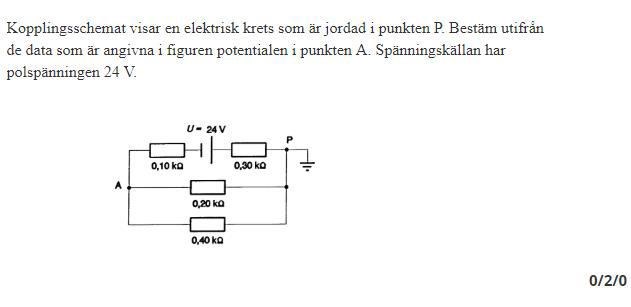

Uppgiften:

Jag har kommit fram till att strömmen i kretsen är 0,0045A. Däremot förstår jag mig inte på hur jag ska potentialvandra från jord (V=OV) till punkt A och få -6,0V som potential (svaret).

Jag fick en annan tiopotens än du när jag räknade ut strömmen (fast samma siffror).

Affe Jkpg 4603
Postad: 8 jun 2019 Redigerad: 8 jun 2019

Du får spänningsfall när du t.ex. följer (med) strömmen från P till A, genom de två nedre parallell-kopplade motstånden:

0-(0.2*0.40.2+0.4)*45 = -6V

Martin 7
Postad: 9 jun 2019

Konstigt. Strömmen förmodar jag är korrekt då jag minns att facit även sa 0,0045 A, men uträkningen var:

(0,1*10^3)+(1/0,2*10^3+1/0,4*10^3)+(0,3*10^3) = 16000/3 ohm (Ersättningsresistansen)

I=U/R => I=24/(16000/3) => I=0,0045 A





Spänningsfallet förstår jag nu, då man går med strömmen. Däremot har jag inte koll på uträkningen, där du (Affe) använder ((0,2*0,4)/(0,2+0,4))*45



Hur gör man där?

Albiki 3924
Postad: 9 jun 2019

Hej!

Strömmen flyter från batteriets pluspol (höger pinne) till batteriets minuspol (vänster pinne). Det betyder att potentialskillnaden (spänningen) över 200 ohm motståndet är

    VJord-VA=200·IA.V_{\text{Jord}}-V_{A} = 200 \cdot I_{A}.

Du behöver bestämma strömmen IAI_A ampére genom detta motstånd för att få fram den sökta potentialen VAV_{A}; potentialen VJordV_{\text{Jord}} är ju lika med noll.

Martin 7
Postad: 9 jun 2019

Jag tror jag förstår! Att sätta Vjord - Va = 200*I var det steget jag ville hitta.

Nu däremot, hur hittar jag strömmen som passerar 200 ohm resistorn (den du har betecknat som I A)?

I=U/R => I=U/200

U?

Affe Jkpg 4603
Postad: 9 jun 2019 Redigerad: 9 jun 2019
Affe Jkpg skrev:

Du får spänningsfall när du t.ex. följer (med) strömmen från P till A, genom de två nedre parallell-kopplade motstånden:

0-(0.2*0.40.2+0.4)*45 = -6V

För parallell-koppling av två motstånd gäller en ofta användbar formel:

R=R1*R2R1+R2=0.2*0.40.2+0.4=0.080.6

För strömmen genom U får vi då:

I=240.4+0.080.6=14.40.24+0.08=45mA

Martin 7
Postad: 9 jun 2019

Tack! Förstår nu hur jag ska lösa denna. Har däremot aldrig sett denna formeln innan;

R=R1*R2R1+R2=0.2*0.40.2+0.4=0.080.6

Men det hjälper ju isåfall bara nu. Stort tack!

Affe Jkpg 4603
Postad: 9 jun 2019
Martin skrev:

Tack! Förstår nu hur jag ska lösa denna. Har däremot aldrig sett denna formeln innan;

R=R1*R2R1+R2=0.2*0.40.2+0.4=0.080.6

Men det hjälper ju isåfall bara nu. Stort tack!

Varför ödsla tid på:

1R=1R1+1R2=R2R1R2+R1R1R21R=R1+R2R1R2R=R1R2R1+R2
