Fråga om tolkning av punkter i VLE-diagram
Hej!
Låt oss säga att vi studerar ett VLE-diagram:
Något jag inte riktigt begriper är vilka punkter som faktiskt ingår i detta diagram och inte. Ingår punkterna som ligger innanför arean som avgränsas av bubbelpunktslinjen och daggpunktslinjen? Ingår alla punkter utanför? Jag vet att under bubbelpunktslinjen är blandningen i vätskefas och ovanför daggpunktslinjen är blandningen i gasfas. Då verkar det som om alla punkter ingår. Men vad händer innanför linjerna?
Punkterna får du längs med linjerna (line i figuren). Det är väl mest ett sätt att sätta de två linjerna i ett och samma diagram, för avläsning/sambandsorsaker. Kopplingen mellan diskreta punkter fås direkt (som i bilden där temp vs molfraktionerna ses). Ändrar du temperaturen ändras bägge molfraktionerna. Arean mellan linjerna skulle jag säga är utan funktion, utan uppstår endast i.o.m. att det är två linjer som plottats tillsammans.
Hmm, okej. Anledningen till att jag frågar är följande: låt säga att vi börjar med en blandning helt i vätskefas med molbråk av komponent 1 som i bilden. Vi höjer sedan temperaturen successivt utan att nå bubbelpunktslinjen. I och med att vi höjer temperaturen, och alltså ”rör oss vertikalt uppåt” ligger vi alltid på en tillåten punkt i diagrammet då?
Sedan låter vi temperaturen stiga ytterligare till bubbelpunktslinjen. Kommer molfraktionen i vätskefas då ändras, dvs. vi kan inte bara fortsätta röra oss upp i diagrammet utan vi måste röra oss längs linjen med stigande temperatur?
Fick ta en titt och fundera lite till. Under den bubblepunktslinjen har vi vätska, och ovanför daggpunktslinjen finns endast ånga. Arean mellan linjerna är den fasen då det finns en vätska/ångjämnvikt, "VLE". Linjerna är väl även mättnadsgränsen för vätskan (bubbelpunktsl.) och gasen (daggpunktsl.).
Vid ditt exempel där vi utgår ifrån en punkt under bubbelpunktslinjen, så "rör vi oss vertikalt uppåt" tills att bubbelpunktslinjen nås och ånga av ämnet (A) bildas, och det finns en hög andel av (A) i både ångan och de bildade kondensdropparna. Ökas temperaturen ytterligare kommer sammansättningen av både vatten och gasfasen ändras. Mer av (A) som dunstar till gasfasen, och samtidigt kommer molbråket minska för båda faserna, vid en tänkt horizontell linje lite högre upp. Och detta fortsätter tills vi går utanför daggpunktslinjen då allt istället finns i gasfasen.
Så om vi har en temperatur som som är sådan att linjen har punkter som ligger ”mellan bubbelpunkts- och daggpunktslinjerna”, är de punkterna tillåtna eller ingår de inte? Jag kan inte rita en graf nu men jag hoppas min fråga framgår.

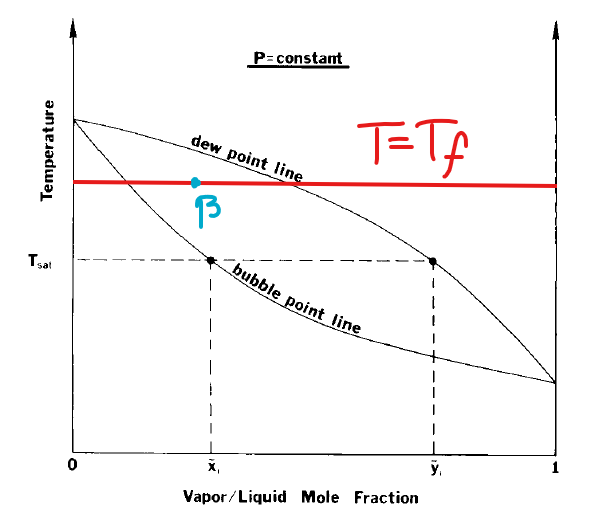

EDIT: nu kan jag rita. Är t.ex. den blå punkten en möjlig punkt i grafen eller är det bara punkterna på den röda linjen som korsar bubbelpunkts- och daggpunktslinjen som är möjliga punkter givet temperaturen?
