OliviaH 958
Postad: 22 jul 19:43

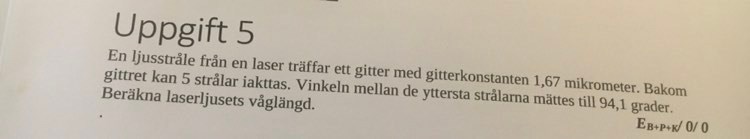

gitterkonstant

λ=1,67*10*sin(94,1/2)26,11*10



Fått detta svaret, är det rätt?

Blir det 0,611 mikrometer om jag omvandlar till mikrometer?



Dividerar man graderna med 2 för att hamna vid centralmax och sedan med 2 igen för att nå ut till yttersta läget så man få med alla strålar?

λ*n=d*sinαnvad betyder n i denna formel? när den står själv och när den är nedsänkt

Bubo 4304
Postad: 22 jul 20:12

Det betyder "vinkeln för n våglängder".

Man har hittat på det skrivsättet för att förtydliga vilken vinkel (alfa) man menar.

Eftersom n betyder ett visst antal våglängder (det n som står ensamt på annan plats i ekvationen) så gäller det ju att använda den vinkel som hör ihop med just det antalet våglängder.

Pieter Kuiper Online 2576
Postad: 22 jul 21:19 Redigerad: 22 jul 21:22
OliviaH skrev:

λ*n=d*sinαnvad betyder n i denna formel? när den står själv och när den är nedsänkt

I formeln står n för diffraktionsordning.

I det här fallet ser man att andra ordningens diffraktionsvinkel är α2=94,1°2=47,05°\alpha_2 = \dfrac{94,\!1^\circ}{2} =47,\!05^\circ.


OliviaH 958
Postad: 22 jul 23:55

okej tack för förklaringen, ska lära lite om diffraktionsordningar

OliviaH 958
Postad: 23 jul 11:50 Redigerad: 23 jul 11:50

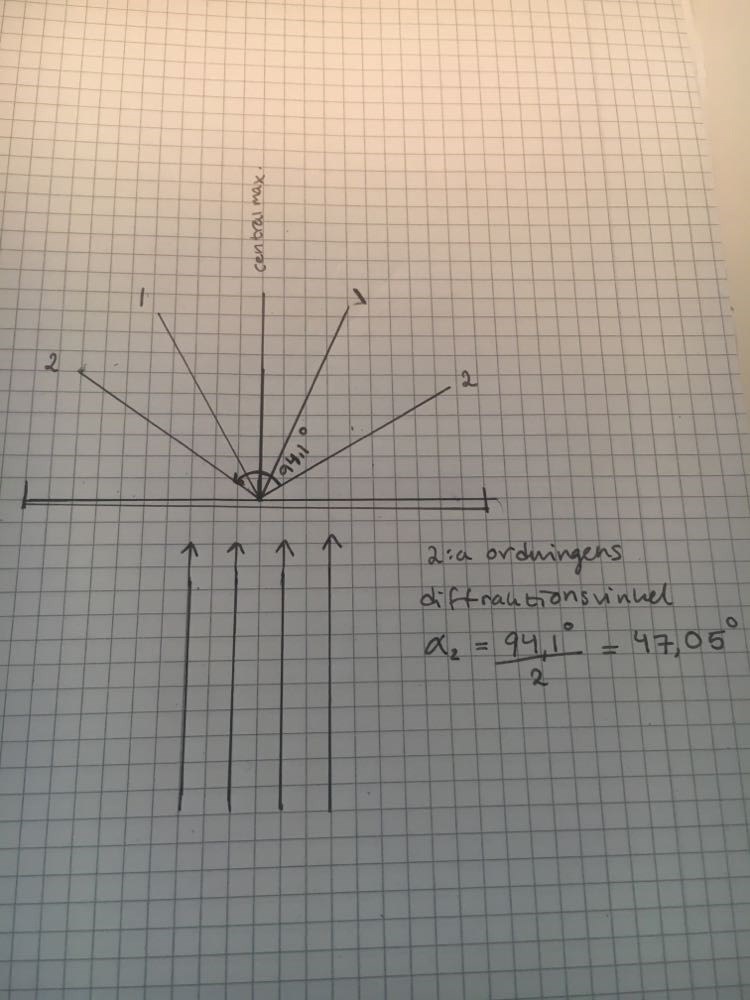

kan man måla det såhär? Stämmer det att 1,67 mikrometer är avståndet mellan strålarna?

Pieter Kuiper Online 2576
Postad: 23 jul 12:21
OliviaH skrev:


kan man måla det såhär? Stämmer det att 1,67 mikrometer är avståndet mellan strålarna?

Ja det är en bra ritning.

Det är avståndet mellan ritsarna.

OliviaH 958
Postad: 23 jul 13:43

är ritsar samma som strålar?

Pieter Kuiper Online 2576
Postad: 23 jul 15:15
OliviaH skrev:

är ritsar samma som strålar?

Man brukade ritsa gitter, med en nål eller en diamantspets, till exempel 600 streck per millimeter.

Även om det nu ofta görs med till exempel fotografiska metoder är det fortfarande vanligt att säga att ett gitter har n ritsar/mm osv.

Det finns i din ritning en infallande stråle och fem utgående strålar.
