Hur räknar man ut verkningsgraden på denna elmotor?

Behöver du forfarande hjälp så hör av dig.

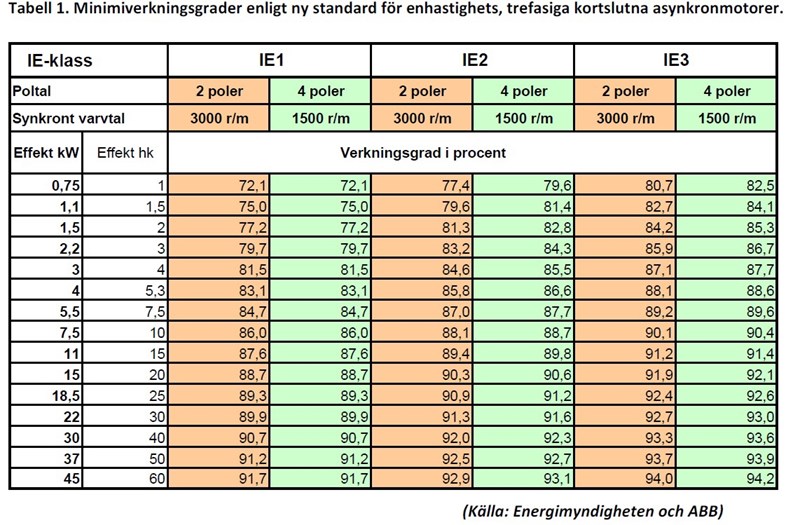

Här kommer en tabell som jag kan berätta mer om i så fall och berätta gärna vad frågan kommer ifrån och i vilket sammanhang.

Motorn verkningsgrad $η$ (äta) beräknas med formeln

$η = \frac{P_{U T}}{P_{I N}}$

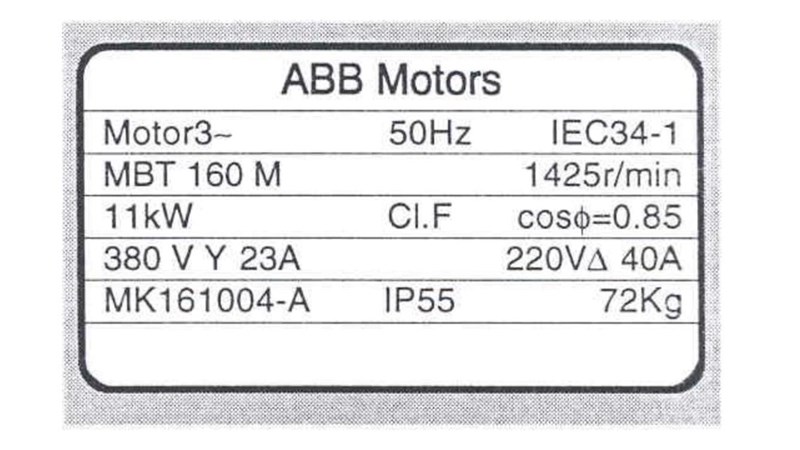

$P_{U T}$ är effekten ut från motorn axel och är angiven på skylten till 11kW

Ineffekten $P_{I N}$ är motorns effekt från elnätet och beräknas för en 3-fasmotor med formeln

$P_{I N} = \sqrt{3} \cdot U \cdot I \cdot \cos φ$

Denna motor kan köras både på U=380V och U=220V enligt dess märkning.

I första fallet drar den I=23A och i det andra I=40A

$\cos φ$ är motorns effektfaktor som i vårt fall är 0,85

U=380V (Y-koppling) ger effekten

$P_{I N} = \sqrt{3} \cdot U \cdot I \cdot \cos φ = \sqrt{3} \cdot 380 V \cdot 23 A \cdot 0, 85 = 12, 9 k W$

U=220V (D-koppling) ger effekten

$P_{I N} = \sqrt{3} \cdot U \cdot I \cdot \cos φ = \sqrt{3} \cdot 220 V \cdot 40 A \cdot 0, 85 = 12, 9 k W$

Toppen! Samma vid båda kopplingarna.

Dags att räkna ut verkningsgraden

$η = \frac{P_{U T}}{P_{I N}} = \frac{11 k W}{12, 9 k W} \cdot 100 % \approx 85 %$

Så svar: Motorns verkningsgrad är ca 85%
