Mattehjalp 1084
Postad: 28 dec 2023 22:36 Redigerad: 28 dec 2023 22:37

In eller ut ström

Hej, jag hittade denna fråga i en gammal tråd https://www.pluggakuten.se/trad/berakna-resterande-flodestathet/

1,5 m rakt ovanför en orienterares kompass korsar två isolerade likströmsledningar varandra. I den ena ledningen går strömmen 300 A mot väster. I den andra går strömmen 50 A mot norr. Jordmagnetiska fältet har flödestätheten 80 μT80 och inklinationen är 60°

a) I vilken riktning pekar kompassnålen? (Orienteraren befinner sig på norra halvklotet.)

Jag har förstått hur man ska lösa frågan och hur man kom fram till svaret, dock kom jag fram till magnetfält riktning med hjälp av högerhansregeln (fick samma riktning som de), men vill ändå förstå hur de har tänkt att strömmen pekar inåt för båda ledarna? Varför gör de det?

mrpotatohead 3477
Postad: 28 dec 2023 22:44

Det gör dem inte. En går inåt och en går från öst till väst.

Mattehjalp 1084
Postad: 28 dec 2023 22:44

fast om du kollar på bilden från öst till väst så har hon lagt till symbol att strömmen går inåt

mrpotatohead 3477
Postad: 28 dec 2023 23:02

För en ström ja. Den andra verkar inte vara utskriven.

Mattehjalp 1084
Postad: 28 dec 2023 23:09

Jag kanske borde göra det mer tydligt

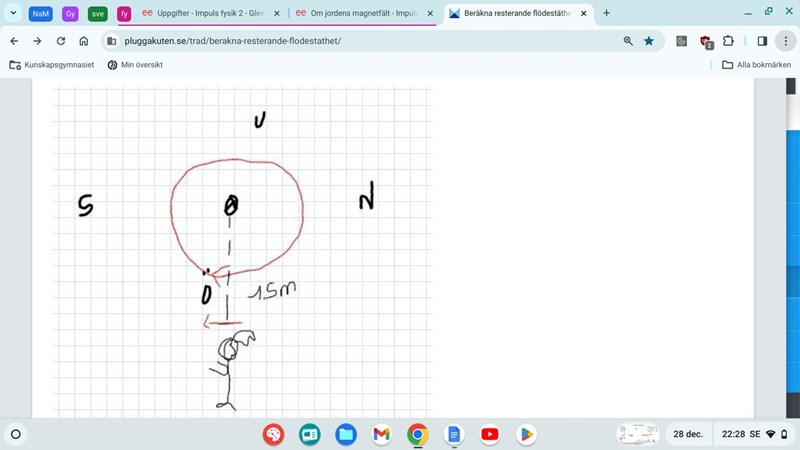

Första bilden visar ledningen som har strömmen från syd till norr, hon har en symbol där strömmen ska vara riktad inåt

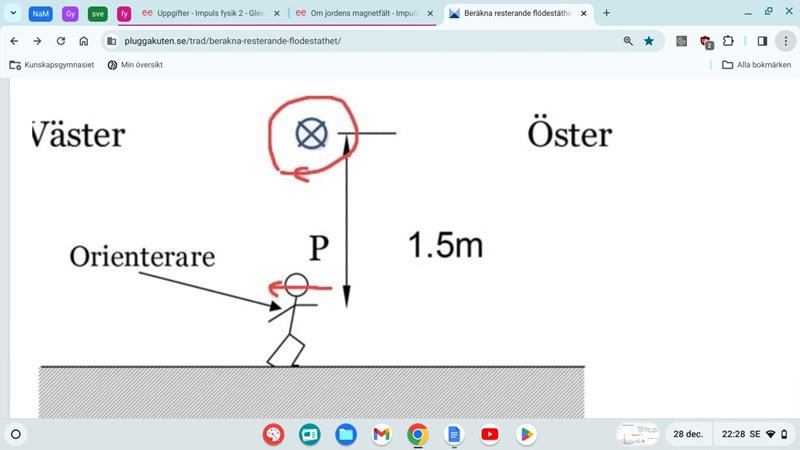

Andra bilden visar ledningen som har strömmen från öst till väst, hon har en symbol där strömmen ska vara riktad inåt

Min fråga var, varför ska vi lägga att strömmen är riktad inåt? Har det något med att vi befinner oss på norra halvklotet att göra?

mrpotatohead 3477
Postad: 28 dec 2023 23:17

Det spelar ingen roll. Det är bara hur hon valt att rita bilden.

Mattehjalp 1084
Postad: 29 dec 2023 13:49

fast hade jag ritad ström utåt skulle jag få fel riktning på magnetfält

ThomasN 1700
Postad: 29 dec 2023 15:45

Om du står och tittar väster ut, in i ledningen, så blir det som det är ritat i bild 2 här ovanför och magnetfältet roterar medurs.
Om du gör tvärtom och tittar österut, in i ledningen, så kommer strömmen emot dig (som man brukar markera med en prick) och då kommer magnetfältet att rotera moturs.

Men i båda fallen kommer magnetfältet rakt under ledaren att vara riktat åt söder.

Mattehjalp 1084
Postad: 29 dec 2023 15:52

tusen tack!!
