Frans.baters 10
Postad: 15 maj 17:57 Redigerad: 15 maj 19:36

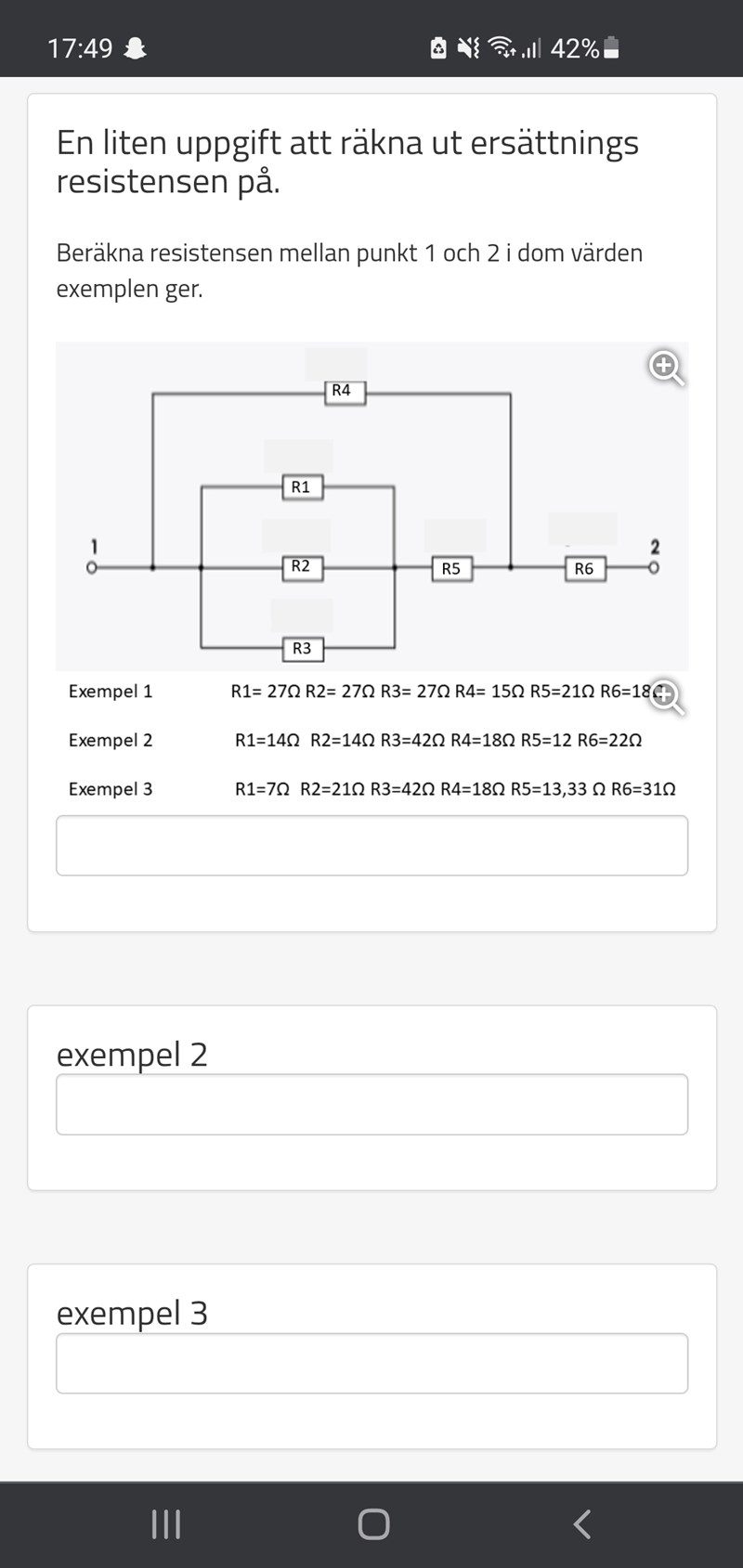

Räkna ut ersättningsresistensen

Visa spoiler

Skriv ditt dolda innehåll här


Rubrik ändrad från "En liten uppgift att räkna ut ersättnings resistensen på! Och jag förstår inte hur jag ska räkna eller vad jag ska använda mig till för att komma till svaret? " till nuvarande. En beskrivande rubrik underlättar för de som svarar, och hjälper till att skilja trådar från varandra. /Smutstvätt, moderator

Macilaci 336
Postad: 15 maj 18:12 Redigerad: 15 maj 18:17

Om du kopplar 3 resistanser parallelt, då blir resulterande resistansen

RresR1R2R3R1R2+R1R3+R2R3

Med 2 resistanser (RA och RB) :

RresRARBRA+RB

Macilaci 336
Postad: 15 maj 18:13

Med seriekopplingen (RA och RB) helt enkelt Rres = R+ RB

Frans.baters 10
Postad: 15 maj 18:23

Okej är det svaret på alla tre exempel? Vilken av dessa ska jag skriva in på exempel rutorna?



Mvh Fransis

Macilaci 336
Postad: 15 maj 20:30

Nej. I rutorna behöver du skriva resistansvärden.
Du kan t.ex.

  • först ersätta R1, R2 och R3 med ersättningsresistans R123. (parallellkoppling)
  • sen ersätta R123 och R5 med R1235 (seriekoppling)
  • sen ersätta R4 och R1235 med R12345 (parallelkoppling)
  • i sista steget ersätta R12345 och R6 med R123456 som är slutresultatet. (seriekoppling)

Denna video kan hjälpa förstå hur man ersätter resistanser: https://www.youtube.com/watch?v=oVBnFd4wDAg
