Corre123 4
Postad: 20 feb 2019 17:01 Redigerad: 20 feb 2019 17:09

Kondensator

Hej, jag skulle behöva lite hjälp med en uppgift. Jag ska nämligen visa att kondensatorn nästan är olladad när strömbrytaren är sluten och strömställaren (C) är i läge 1. Hur gör man det mha beräkningar? Tacksam för all hjälp!



https://imgur.com/a/vBYpCDT

ConnyN 1809
Postad: 20 feb 2019 18:59 Redigerad: 20 feb 2019 19:03

Lite lättare med bilden tillgänglig kanske?

Vi ser att det finns en spänningskälla som är varierbar. Står det något om den i din uppgift?

Corre123 4
Postad: 20 feb 2019 19:13

Nej, det står ingenting om källan i uppgiften

Affe Jkpg 6796
Postad: 20 feb 2019 19:28

Kan du regeln för spänningsdelning?
Spänningen över kondensatorn blir minimal.

ConnyN 1809
Postad: 20 feb 2019 19:28

Det var en konstig fråga. När du har en sluten krets så har du samma spänning över kondensatorn som över motståndet 10 ohm.

När du bryter upp kretsen så laddas kondensatorn ur över motståndet 10 ohm om C står i läge 1.

ConnyN 1809
Postad: 20 feb 2019 19:33

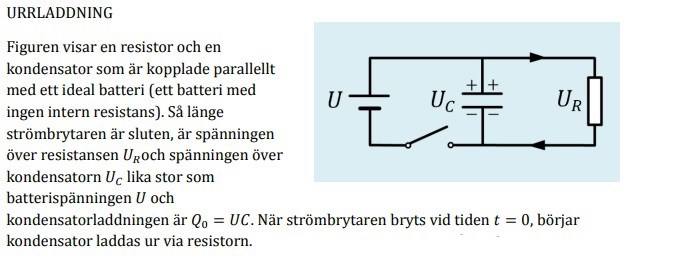

En bild till från nätet. Arlandagymnasiet ligger bakom den.

Alan123 331
Postad: 20 feb 2019 20:08

Laddningen över kondensatorn kan beskrivas med formeln Q=C·U.

Spänningen över kondensatorn är samma spänning som ligger över 10Ω-motståndet, dvs de är parallellkopplade.

Sen har du ett motstånd på 0,5MΩ, dvs 500 000Ω. Spänningsfallet över 0,5MΩ-resistorn och spänningsfallet över 10Ω-motståndet kommer att vara väldigt olika. Spänningen som kommer över kondensatorn blir därför väldigt liten. Då får vi att laddningen Q blir väldigt minimal. Du kan visa detta med spänningsdelning alternativt ohms lag.

Affe Jkpg 6796
Postad: 20 feb 2019 22:23 Redigerad: 20 feb 2019 22:24
Affe Jkpg skrev:

Kan du regeln för spänningsdelning?
Spänningen över kondensatorn blir minimal.

När B är sluten och C är i läge 1, laddas kondensatorn snabbt ur. Vi skriver sedan spänningen UC över kondensatorn som en spänningsdelning av batterispänningen UB:
UC=UB1010+0.5*106UB*20*10-6V

Laddningen blir:

Q=C*UC
