Kraftmoment, fysik 2

Hej, jag förstår verkligen inte hur de fick ut 30 grader mellan vindbryggan och kedjan. Hur räknade man ut det?

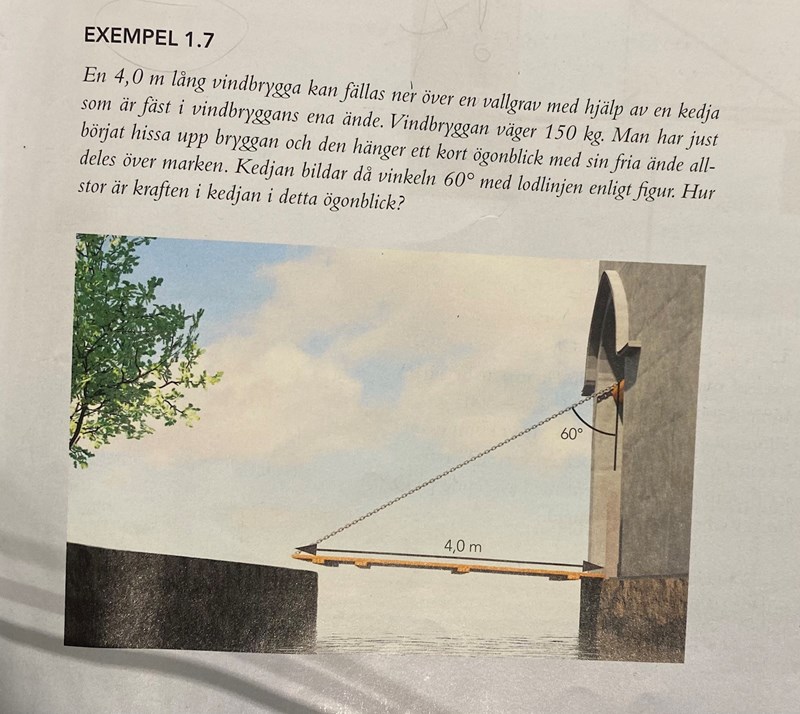

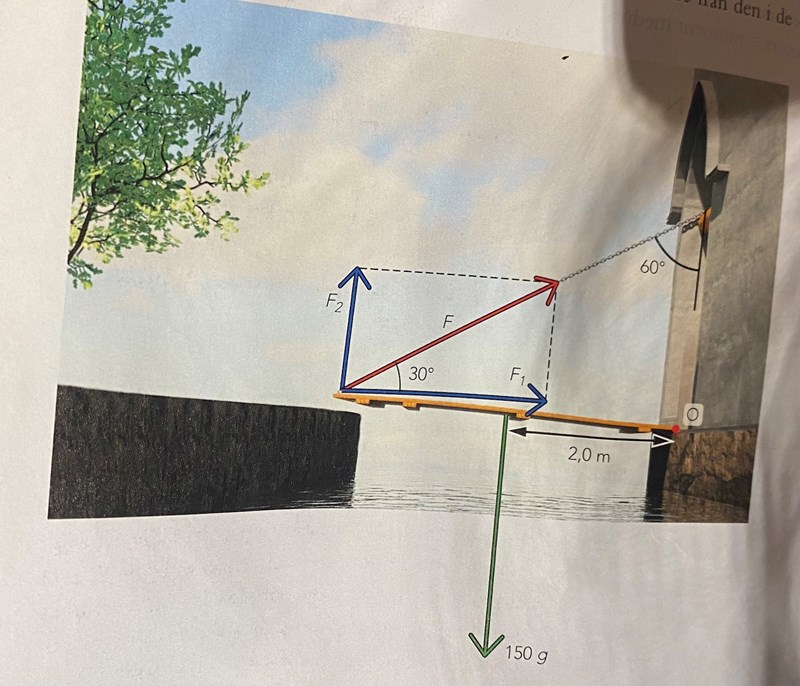

här är frågan och hur lösningsbladet ritade ut krafterna samt vinklarna:

Jag gissar att vindbryggan ska vara helt parallell med marken när den är utfälld. Förutsatt att väggen är helt vertikal får vi då 90 grader mellan vindbryggan och väggen. Därefter är det bara vinkelsumman för en triangel som används :)

Tack snälla!
