Lösa uppgift med Thévenin teorin

hej jag behöver hjälp med denna uppgift som ska lösas med hjälp av thevenin teorin. Jag trodde jag gjorde allt rätt men alla värden har blivit fel så det är väl direkt fel på min Rth. Vart sker felet?

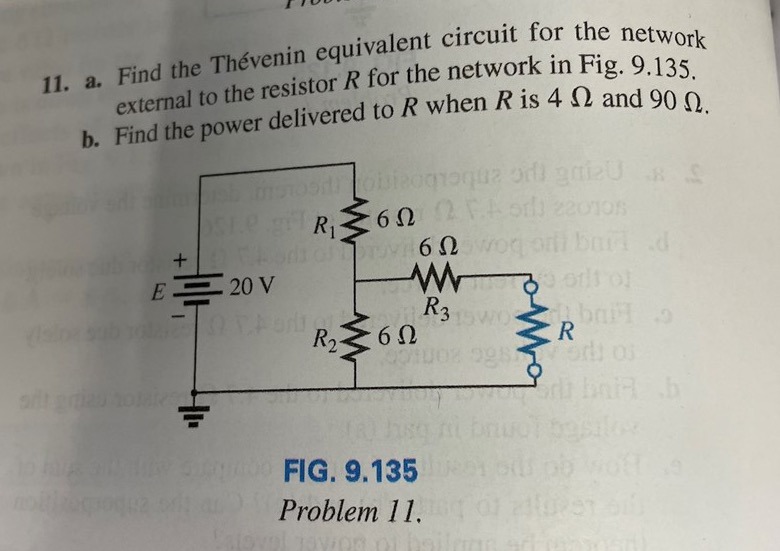

detta är uppgiften:

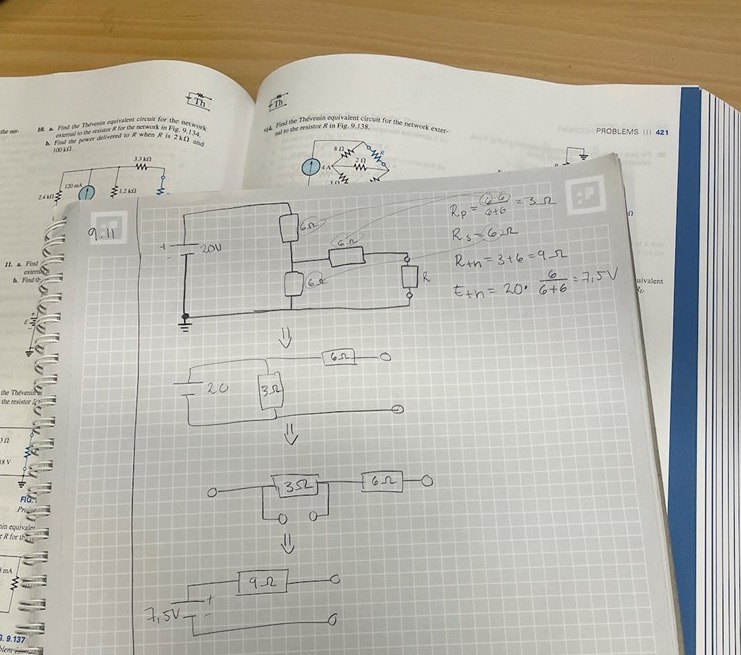

detta är min lösning

Tillägg: jag ser nu att det möjligtvis är fel i facit och att Rth nog visst ska vara 9ohm men varför blir Eth fel…? Varför ska det vara hälften av spänningskällan?

Pieter Kuiper 8033 – Avstängd
Postad: 17 sep 16:00 Redigerad: 17 sep 16:01
Mollyhej skrev:

varför blir Eth fel…? Varför ska det vara hälften av spänningskällan?

Titta en gång till !

Mollo 1
Postad: 18 sep 17:52

Hi,

I think the thevenin theorem applies slightly differently.

Please look at my notes and judge if you think it is correct.



BR,

Mollyhej 430
Postad: 19 sep 16:48

Hmmm okej ja tror ja förstår nu!! Eth är samma sak som spänningen över R2. Vilket man både kan räkna ut som Lollo gjorde. Eller tänka att 20v måste gå igen två lika resistorer så spänningen över en resistor är 20v/2=10v! Tack!!
