Mekanik - Fråga angående verkningslinje och jämvikt

Detta är säkert en självklar fråga eftersom jag inte hittar något om det.

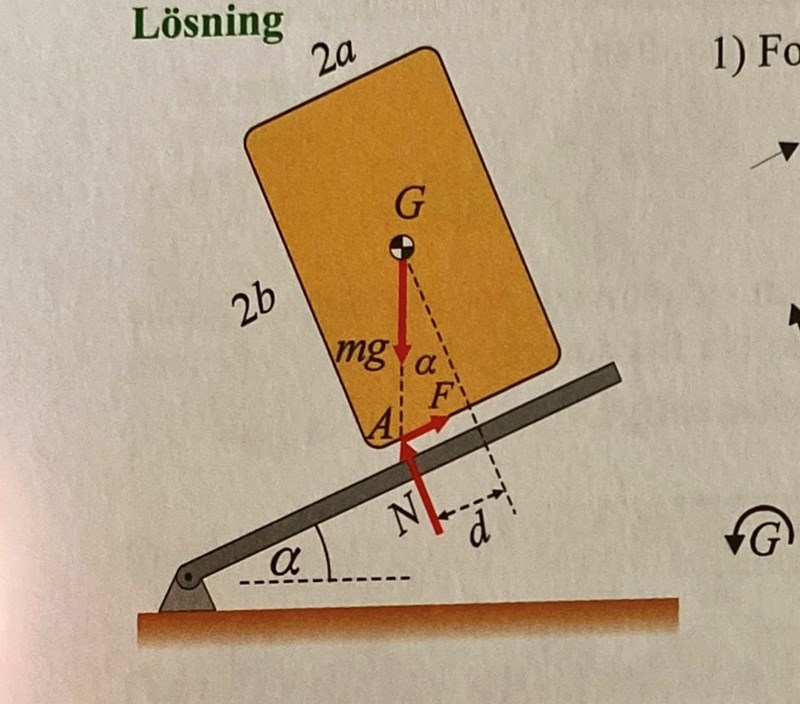

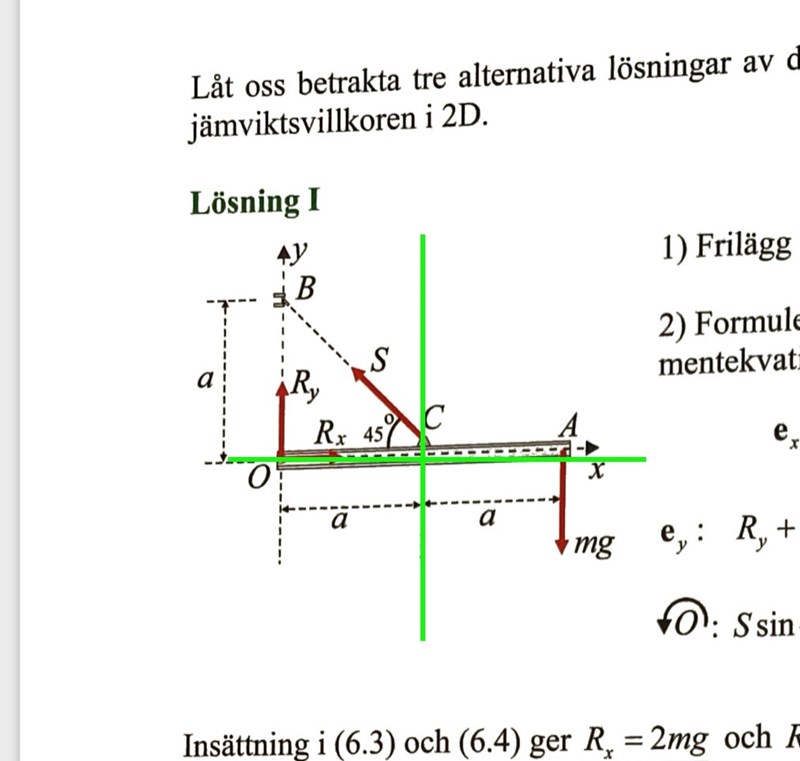

En momentekvation för punkt G ställs upp som del av jämviktsekvationer. När jag gjorde andra liknande problem, exempelvis den nedanför och ville ställa upp momentekvation för punkt C föreställde jag mig något sånt här, där det vinkelräta avstånd från en krafts angreppspunkt till de gröna verkningslinje är avståndet. Ex. a*Ry.Så min fråga är helt enkelt, hur ska jag föreställa mig vart verkningslinjen går för punkt G?

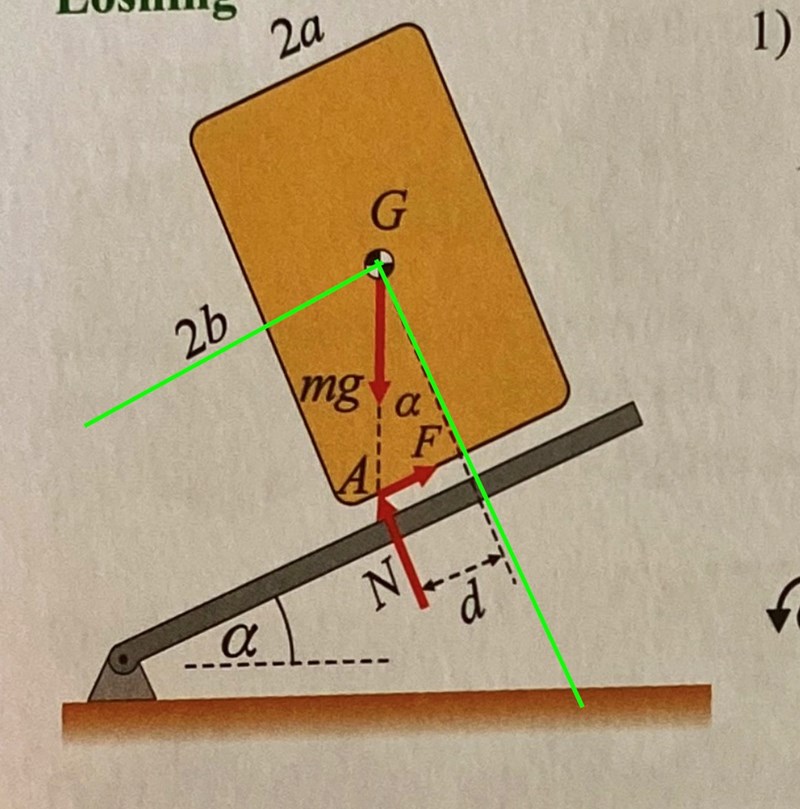

Såhär?

Jag tror att jag behöver lite upplysning om vad verkningslinjen "betyder".

Ursäkta om min fråga är lite rörig, jag har snart tenta och börjar bli osäker på sånna här detaljer. Tack!

PATENTERAMERA 5421
Postad: 28 dec 2023 15:23

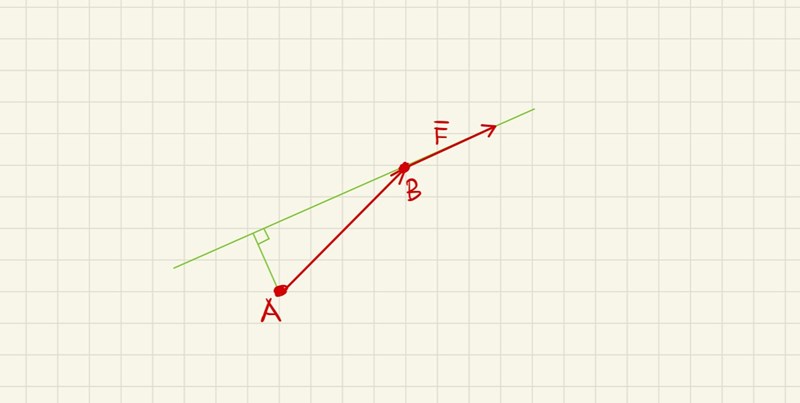

Se figur nedan. Du har en kraft F verkande i en punkt B och vill tex räkna ut momentet kring en punkt A. Verkningslinjen är den gröna linjen som går genom B och är parallell med kraften F. Du kan ”flytta” kraften längs verkningslinjen utan att momentet kring A förändras. Tex kan du flytta kraften till en punkt så att momentarmen är vinkelrät mot kraften, vilket i ibland kan ge enklare beräkning.

Ralfs 290
Postad: 28 dec 2023 15:53

Tack! Jag tror jag förstår nu!
