s-t graf, v-t graf, a-t graf
Hej!
Har lite problem med hur jag ska göra grafer till en uppgift.
"Inom trafikkunskap talar man om reaktionssträcka, bromssträcka och stoppsträcka. Från det att föraren upptäcker faran till dess att hen reagerar tar det en viss reaktionstid. Reaktionssträckan är den sträcka bilen färdas under reaktionstiden. Bromssträckan är den sträcka bilen rör sig under inbromsningen. Stoppsträckan är summan av reaktionssträckan och bromssträckan. Beräkna stoppsträckan för en bilist som har hastigheten 108 km/h. Reaktionstiden antas vara 0,84 s och medelvärdet av accelerationens belopp under inbromsningen är 5,1 m/s2. Rita tre diagram för hela förloppet.
En med sträcka tid-graf, en med hastighet tid-graf och en med acceleration tid-graf

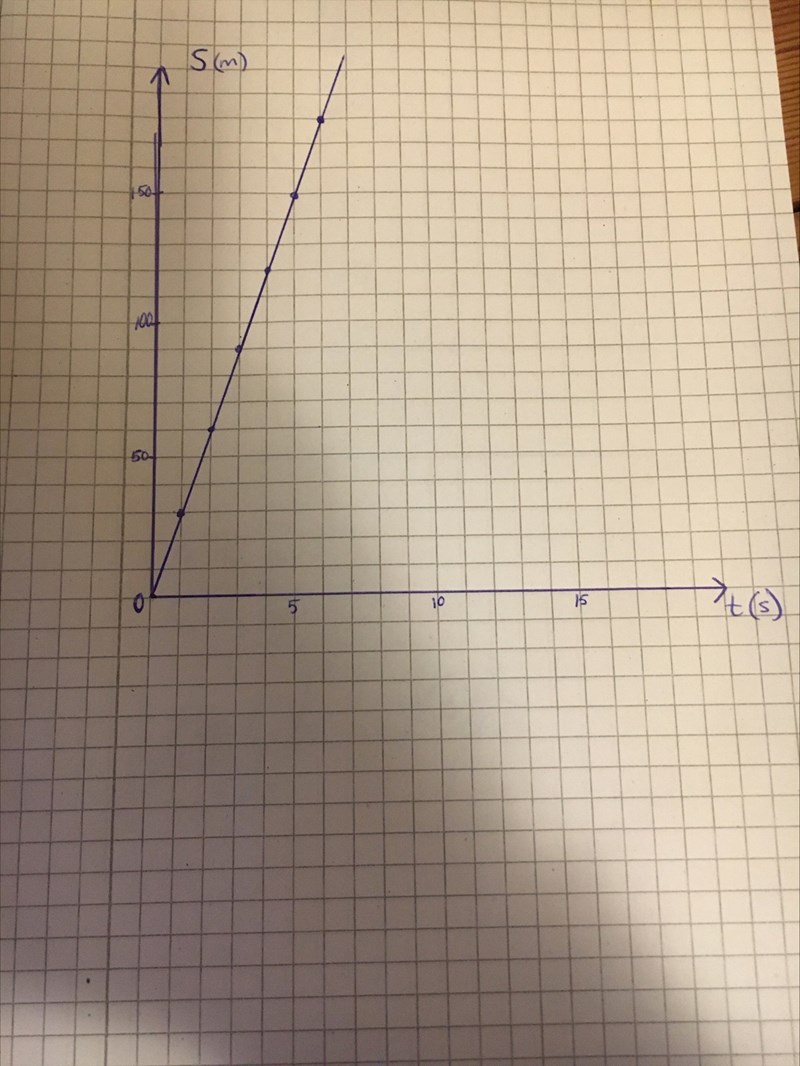

Har försökt med en s-t graf men blir osäker på vad de menar med hela förloppet.
Hela förloppet ska tecka reaktionstiden och bromstiden. Från det ögonblick då föraren upptäcker faran tills fordonen stoppas.
Tips: det är bäst att rita graferna i denna ordning: a-t, v-t, s-t.
.jpg?width=800&upscale=false)
.jpg?width=800&upscale=false)
.jpg?width=800&upscale=false)
Hur ser dessa ut ?

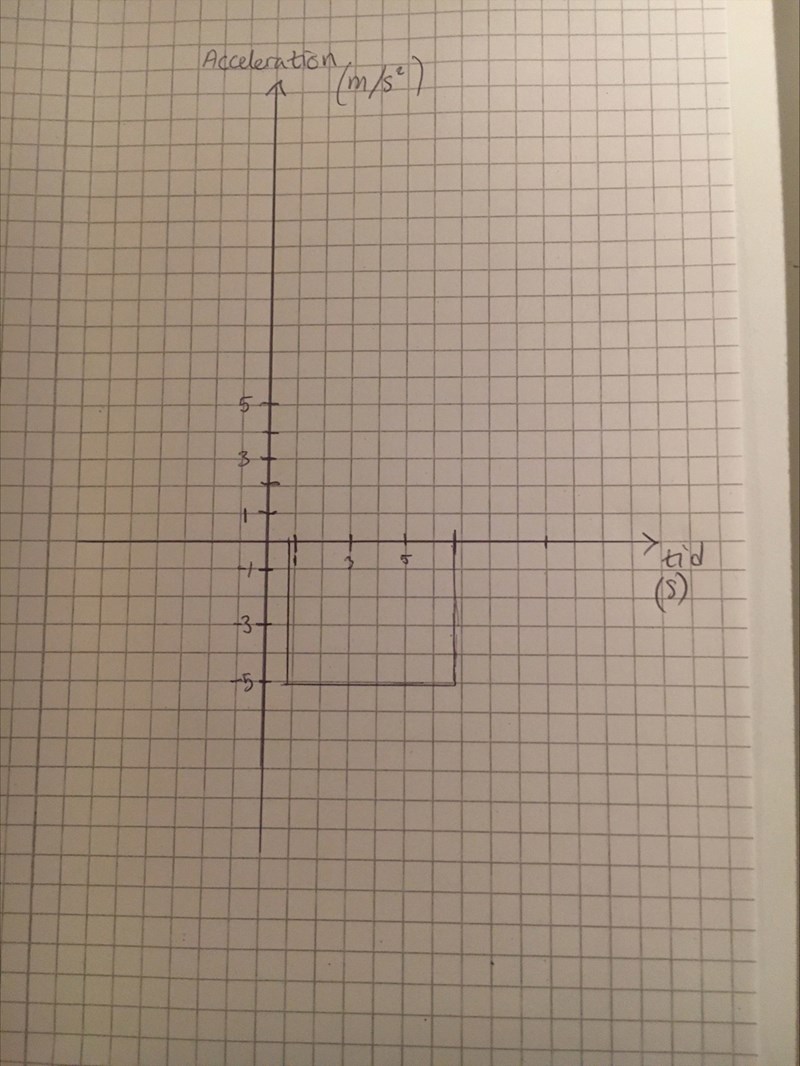

a-t: ingen acceleration under de första 0,84s, sedan -5,1m/s2 under inbromsningen

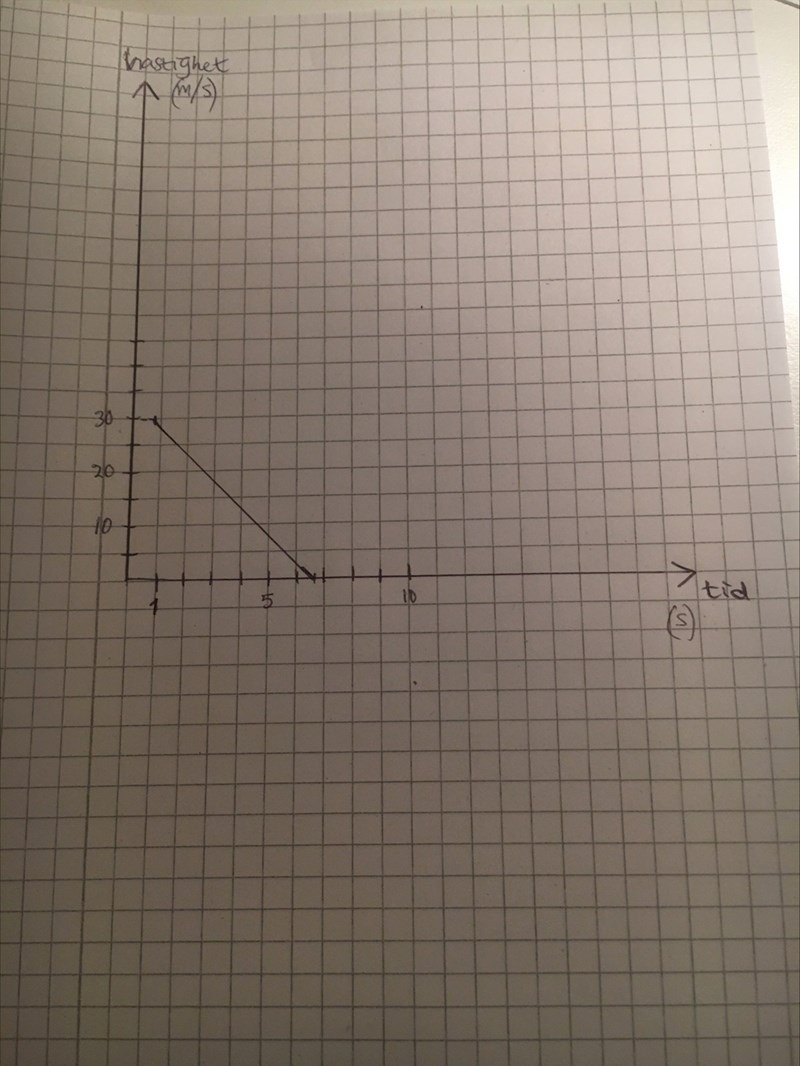

v-t: 30 m/s under de första 0,84s, sedan en rät linje med lutningen -5,1 m/s2

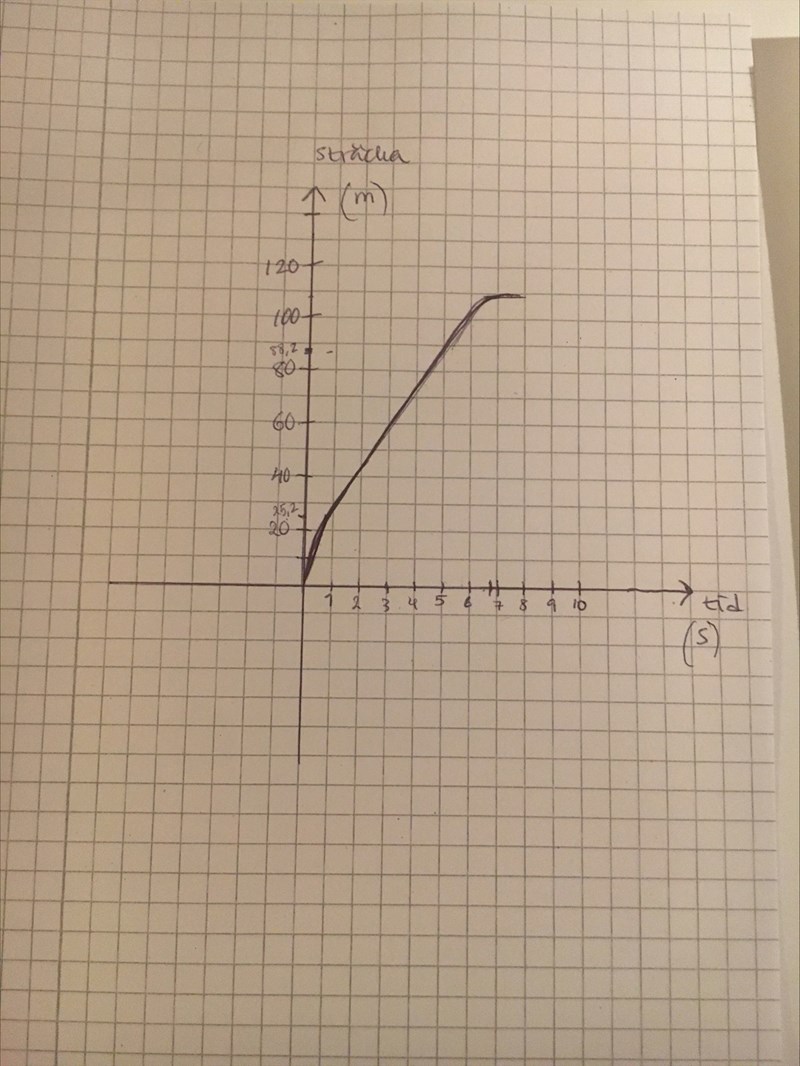

s-t: rät linje som i ditt diagram, men bara i 0,84s, sedan en parabel (andragradsfunktion)
ser de rätt ut?
vet inte om du kunde se mina bilder, skickar de igen, .jpg?width=800&upscale=false)
.jpg?width=800&upscale=false)
.jpg?width=800&upscale=false)
Ja, de ser helt rätt ut.
OBS det finns ingen brytpunkt på s-t grafen vid 0,84s.

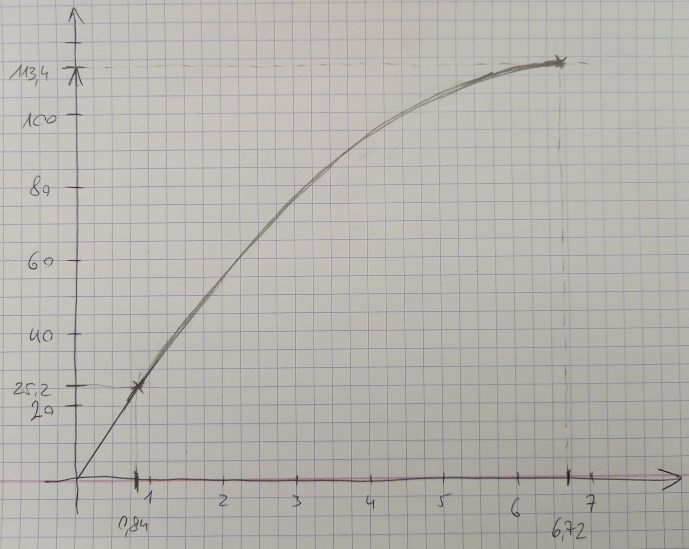

Jag försökte rita s-t grafen lite mer noggrant:
tack!
