Mollyhej 430
Postad: 1 okt 16:03

Sinuskurva från DC till AC

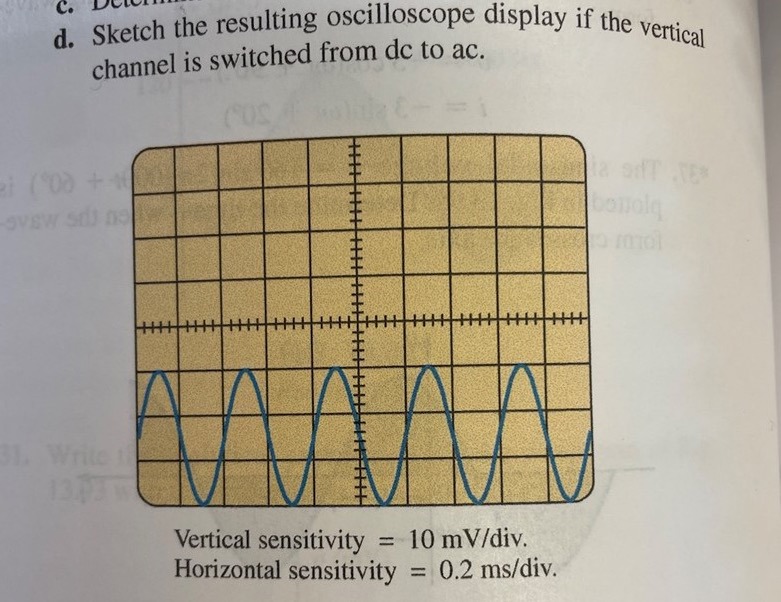

Hej. Jag har en uppgift här där man ska rita om sinuskurvan från DC till AC. Man får veta hur den ser ut när det är DC och den ser ut så här då:

tydligen ska den bara flyttas upp så att mitten av sinuskurvan är över x-axeln. Varför blir det så? Blir det alltid så hur långt ner/upp sinuskurvan än är?

JohanF 5085 – Moderator
Postad: 1 okt 21:50

Hej!

Det här ser ut att vara deluppgift d. Finns det någon beskrivande text om oscilloskåpsbilden?Till exempel var nollnivån av signalen ligger.

ThomasN 1907
Postad: 2 okt 23:54

Om vi förutsätter att oscilloskopets nollvoltsnivå är inställd på den horisontella linjen i mitten av skärmen.

Då ligger signalens DC-nivå på -25mV. Där är de positiva och negativa halvperioderna lika stora. (Med andra ord, där är signalens medelspänning).

När du slår om oscilloskopet till AC så tas denna DC-nivå bort.
