Transient analys i Tina
Hej jag ska använda Tina för första gången och har inte fått nån vidare förklaring hur programmet fungerar. Jag har kopplat upp en icke inverterad 741 och jag vill nu göra en transiten analys och få Uin och Uut plottad men jag lyckas bara få Uin plottad eller Uut plottad som ett rakt stäck bara. Men Uut ska ha 10ggr större amplitud än Uin..? Jag undrar vad jag gör för fel det är antagligen något fel i min koppling men jag vet inte vad?

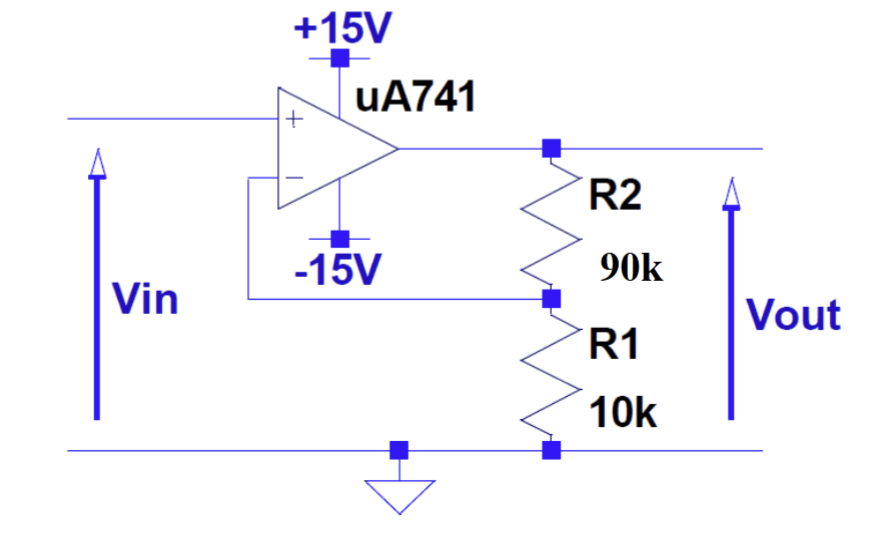

Detta är vad jag ska rita upp
och detta är vad jag lyckats göra

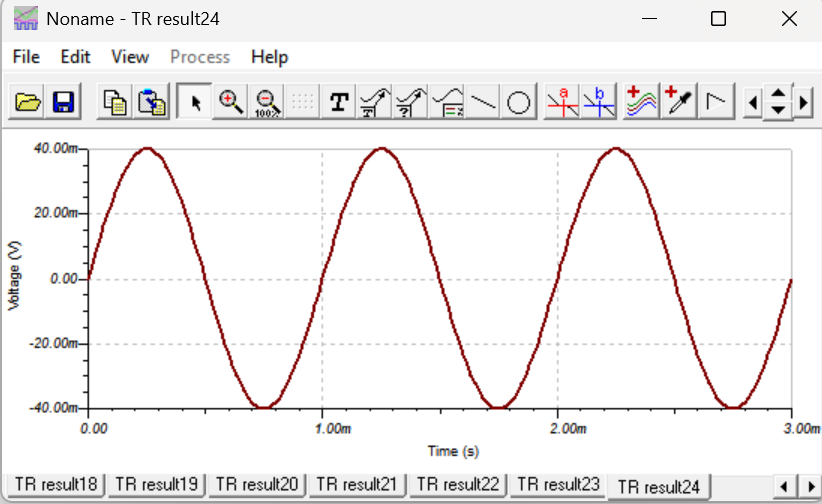

och detta blir svaret av min transienta analys
för att tillägga så får jag att Uut blir ett rakt sträck när jag lägger en voltage pin på OP utgången! och då blir Uin också ett rakt sträck!

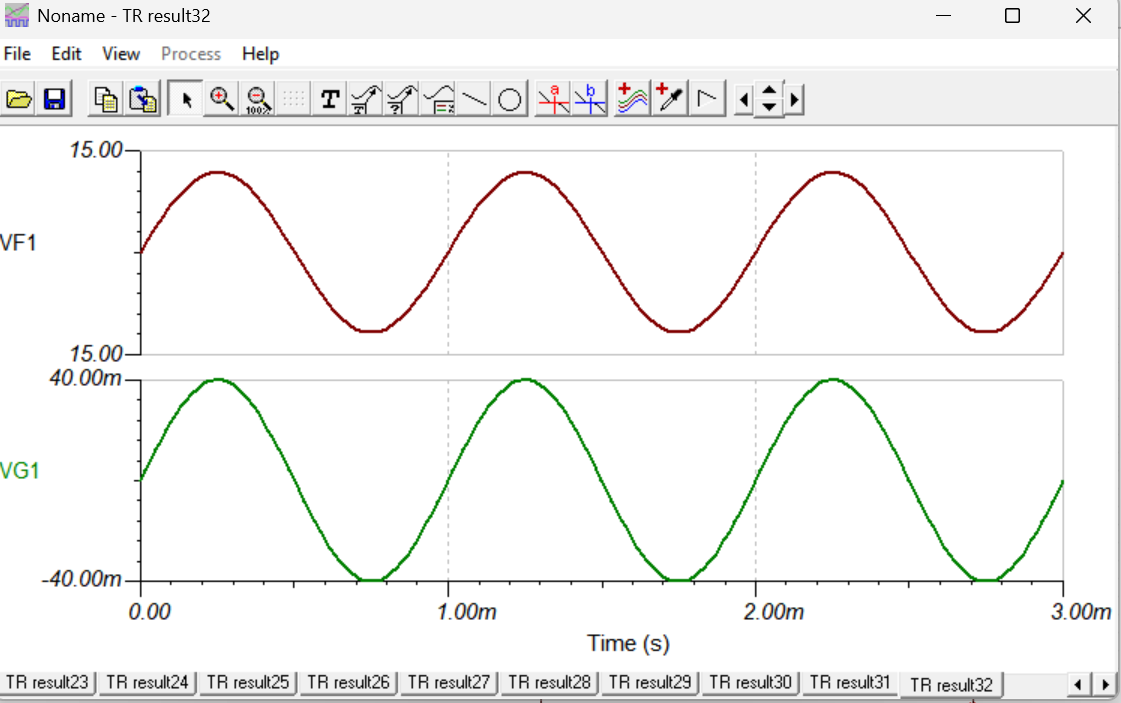

edit: Jag lyckades separera funktionerna och nu ser de ut såhär men nått är fortfarande inte rätt...
Har du en ledning gående under (=parallellt med) 90k-resistorn?
Om det är så är nu OUT kopplad direkt till IN (-).
så var det och jag hade även skrivit att spänningen va -15 på minus ingången vilket blir + femton så när jag ändrade dessa saker funkade det tack så mycket!
