ArminDarudi 1
Postad: 23 okt 2023 12:08

Tvåpolsatsen med beroende spänningskälla

Hej!

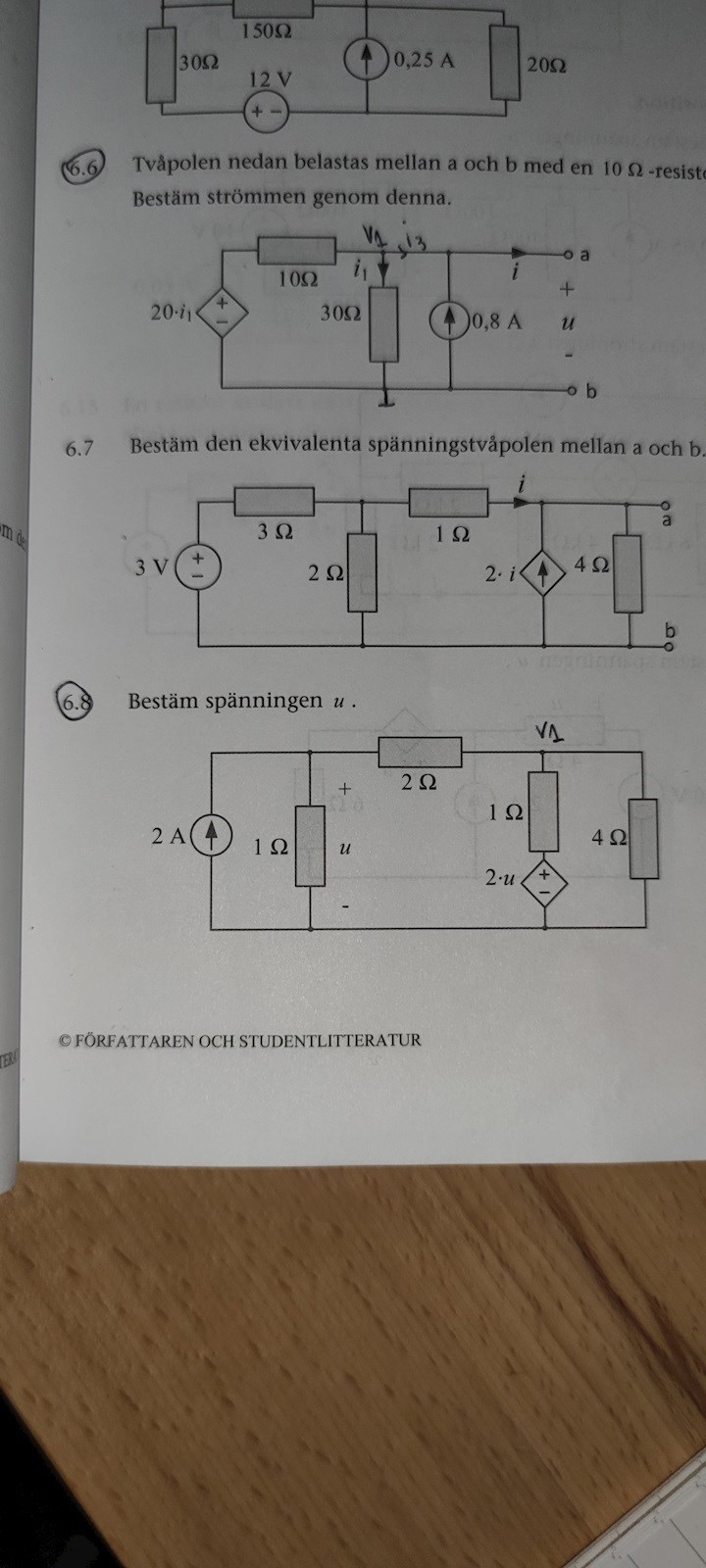

Jag behöver hjälp med fråga 6.8 som syns här nedan. Jag har testat använda alla metoder som jag känner till men jag fortfarande får utt inga korrekta svar. Superposition får inte användas.

Jag har testat nod-analys, tomgångspänning och kortslutningsström och mycket mer. Vilken metod är det som jag ska egentligen använda? och visa gärna hur.

Visa spoiler

Skriv ditt dolda innehåll här



Macilaci 2107
Postad: 23 okt 2023 15:25

Hej och välkommen på pluggakuten!

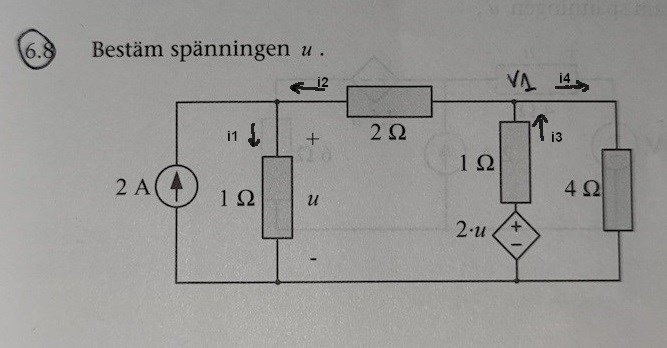

Att skriva upp alla Kirchhoff-ekvationer funkar alltid.

v1 = 4i4

v1 = 2u - i3

u = v1 - 2i2

u = i1

i3 = i2 + i4

i1 = 2 + i2

6 okända, 6 ekvationer


Tillägg: 23 okt 2023 17:03

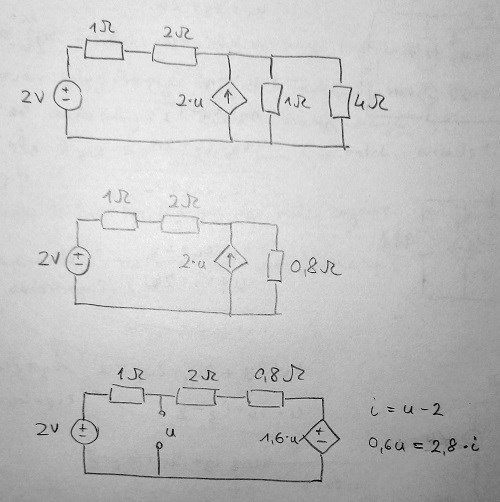

Alternativt kan du lösa uppgiften genom att tillämpa tvåpolsatsen flera gånger:
