Veta tecknet vid ellära (notation och potential i en krets)

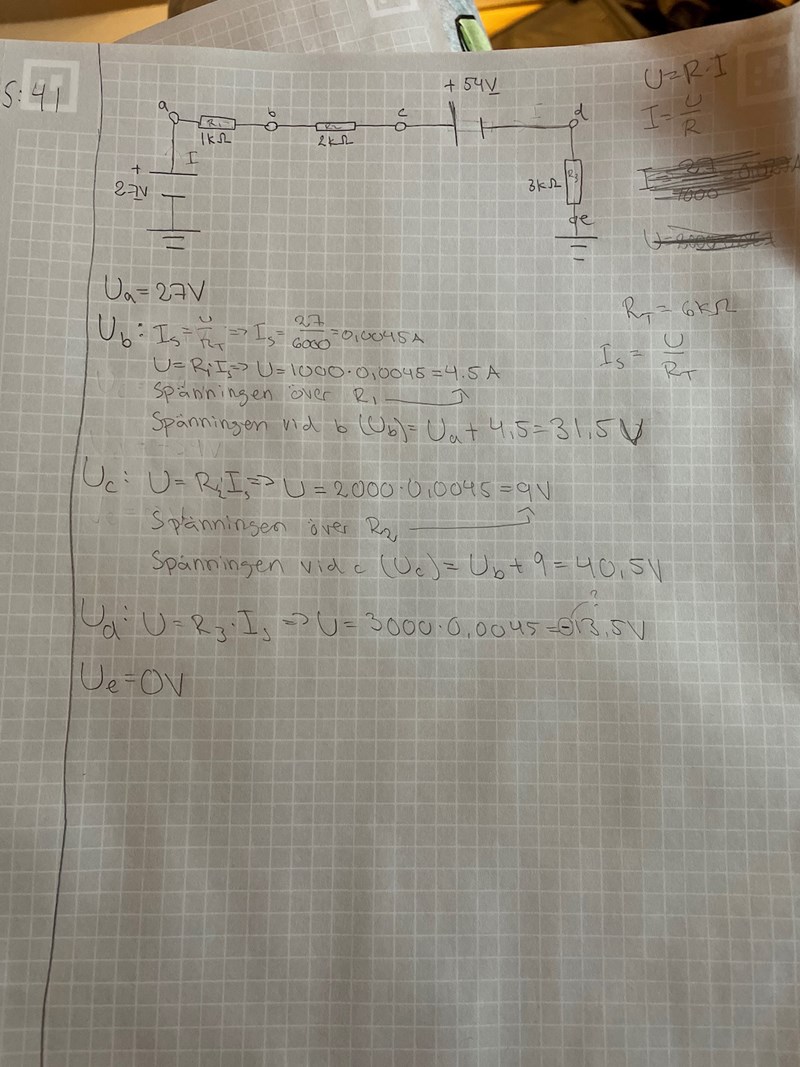

Hej jag har precis löst en uppgift inom ellära här och alla värden stämmer förutom det jag fick på Ud. Jag fick 13,5V men det ska vara -13,5V. Hur skulle man veta det?

Jan Ragnar 1829
Postad: 7 sep 15:43

Man skall veta att potentialen sjunker då man passerar ett motstånd i strömmens riktning.

Mollyhej 430
Postad: 8 sep 11:27
Jan Ragnar skrev:

Man skall veta att potentialen sjunker då man passerar ett motstånd i strömmens riktning.

Jag förstår fortfarande inte? Vad är det för motstånd d har? Går strömmen mot jord eller hur vet man strömriktingen?

ThomasN 1890
Postad: 8 sep 11:49

Anta en riktning på strömmen och gör en potentialvandring i kretsen. Då kan du räkna ut strömmen. Blir det minustecken på strömmen betyder det att den går åt andra hållet.

Mollyhej 430
Postad: 8 sep 14:12
ThomasN skrev:

Anta en riktning på strömmen och gör en potentialvandring i kretsen. Då kan du räkna ut strömmen. Blir det minustecken på strömmen betyder det att den går åt andra hållet.

Jag förstår fortfarande inte. En potentialvandring? Ska ja då ta 27+31,5+40,5-13,5-0=85,5V? Så strömmen går åt höger då? Men då förstår jag ändå inte hur ja skulle veta att det skulle vara -13,5V?  Är de för ja passerade batteriet eller hur är det?

Jan Ragnar 1829
Postad: 8 sep 14:25

Eftersom 54 V spänningskällan är störst går strömmen från e till d-c-b-a. Eftersom e har 0-potential har då d negativ potential.

Mollyhej 430
Postad: 8 sep 14:36

Okej hmmm ja tror ja förstår lite mera nu. Men om strömmen går från d till c osv varför har inte c U=54V?

Jan Ragnar 1829
Postad: 8 sep 15:12

c har potentialen -13,5 + 54 = 40,5 V, samma som du beräknade i inlägg #1.

Mollyhej 430
Postad: 8 sep 16:36
Jan Ragnar skrev:

c har potentialen -13,5 + 54 = 40,5 V, samma som du beräknade i inlägg #1.

Ja men a till exempel har samma spänning som batteriet eftersom det är precis bredvid oset och ingen resistor framför. Så varför har inte c också samma spänning som batteriet närmast c (det med 54V). Det är ju ingen resistor emellan c och spänningskällan/batteriet? Så då borde det vara samma? Eller är det för att det är det är en resistor innan batteriet?

Jan Ragnar 1829
Postad: 8 sep 23:26

Jag får rekommendera en repetition av avsnitten om elektrisk potential och potentialskillnader. Det är viktigt att ha ordentlig förståelse för det här från början.

ThomasN 1890
Postad: 8 sep 23:50

Anta en riktning på strömmen och gör en potentialvandring i kretsen. Då kan du räkna ut strömmen. Blir det minustecken på strömmen betyder det att den går åt andra hållet.

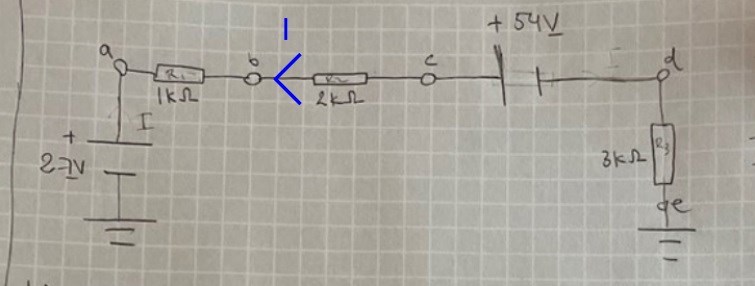

Vad jag menade var att vi antar något sånt här:

Vi antar att strömmen går åt vänster som ovan. Om man gör en potentialvandring där vi börjar i jordpunkten till vänster så får vi:

 27 + IR1 + IR2 -54 + IR3 = 0<=>27 - 54 + I(R1 + R2 +R3) = 0<=>I = 27/6000 = 0.0045

Om vi antagit att strömmen gått åt andra hållet hade vi fått: I = -27/6000

Börja på jord till höger också. Du skall få samma potential i båda fallen - stämmer det inte så har su satt strömmen åt fel håll.

Mollyhej 430
Postad: 10 sep 15:33
ThomasN skrev:

Anta en riktning på strömmen och gör en potentialvandring i kretsen. Då kan du räkna ut strömmen. Blir det minustecken på strömmen betyder det att den går åt andra hållet.

Vad jag menade var att vi antar något sånt här:

Vi antar att strömmen går åt vänster som ovan. Om man gör en potentialvandring där vi börjar i jordpunkten till vänster så får vi:

 27 + IR1 + IR2 -54 + IR3 = 0<=>27 - 54 + I(R1 + R2 +R3) = 0<=>I = 27/6000 = 0.0045

Om vi antagit att strömmen gått åt andra hållet hade vi fått: I = -27/6000

Ahhhhhhhhh!!!! Nu förstår jag! Tack så jättemycket!!!!!!!!
